Individualización de piezas en un modelo

 Objetivos:

Aisalar el muñon para poder trabajar en el mas cómodo y con mas facilidad

Materiales:

- yeso y agua

-recortadora

-pins,camisas y tapones/cera rosa

-tites

-fresa de tugsteno

-zocalador

-Segueta

- PK Thomas

-maquina pindex

Procedimiento :

1. Vaciado del modelo según las indicaciones del fabricante

2. Lo dejamos freguar y lo sacamos de la impresion con cuidado.

3. Con la recortadora dejamos la base del modelo lisa y a una altura de aproximadamente 8 milímetros

4. Con una fresa de tugsteno, le damos forma de herradura fresando el interior del modelo

5. Con un lapiz trazamos las lineas que determinaran por donde deberan ir la individualizazion de la pieza ( las separaciones tienen que ser rectas )

6. Para elaborar los agujeros para los pins, utilizamos una máquina llamada Pindex o máquina de pins.Los agujeros deben ir en la mitad de cada separación y si la separación es muy larga colocaremos dos pins.

 - Utilización de la maquina Pindex: Colocamos la separación de manera que el láser quede en la mitad de la pieza. Con la mano, aguantamos el modelo y empujamos la mesa de la máquina hacia abajo, con cuidado de no mover el modelo. En el momento que empujamos la mesa hacia abajo está estará realizando la perforación.

7. Colocar los pines. Para esta hemos elegido pines dobles para evitar la rotación de la pieza sobre el modelo.

Mojamos el vástago pequeño en los tites y lo colocamos en el agujero en forma paralela, quedando el vástago más ancho hacia fuera y el estrecho hacia dentro (paladar)

8. Esperamos que se seque bien y le aplicamos separador (yeso-yeso) por toda la base del modelo

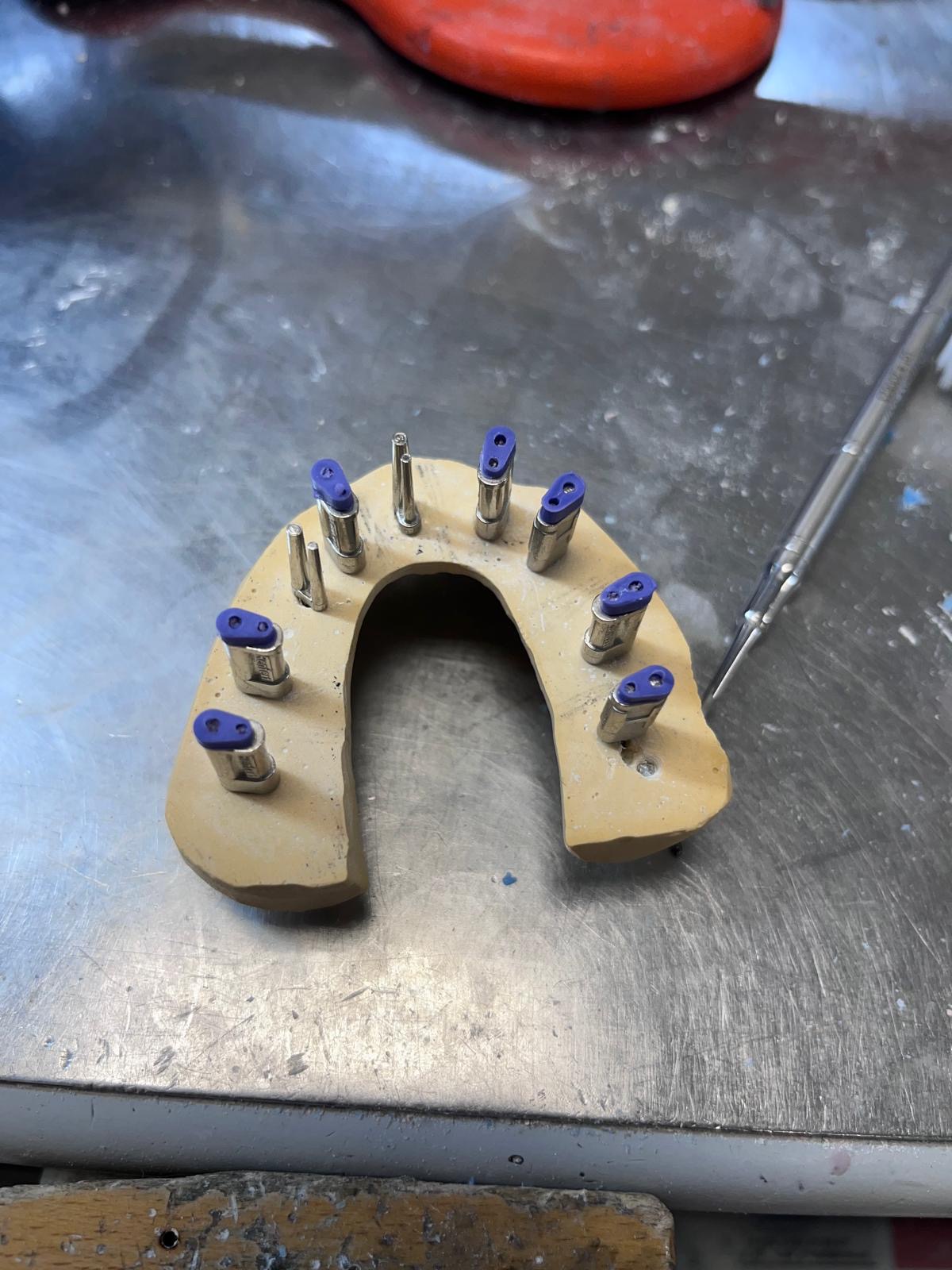

9. Dejamos fraguar y colocamos las camisas de los pins con los tapones o cera rosa

10. Zócalamos, el modelo mezclando mitad escayola París y mitad escayola tipo III. El yeso debe cubrir todos los pins y llegar hasta la base del modelo. Si el yeso cubre mucho el modelo, con papel podemos retirar el exceso y con el dedo mojado en agua, alisamos la superficie.

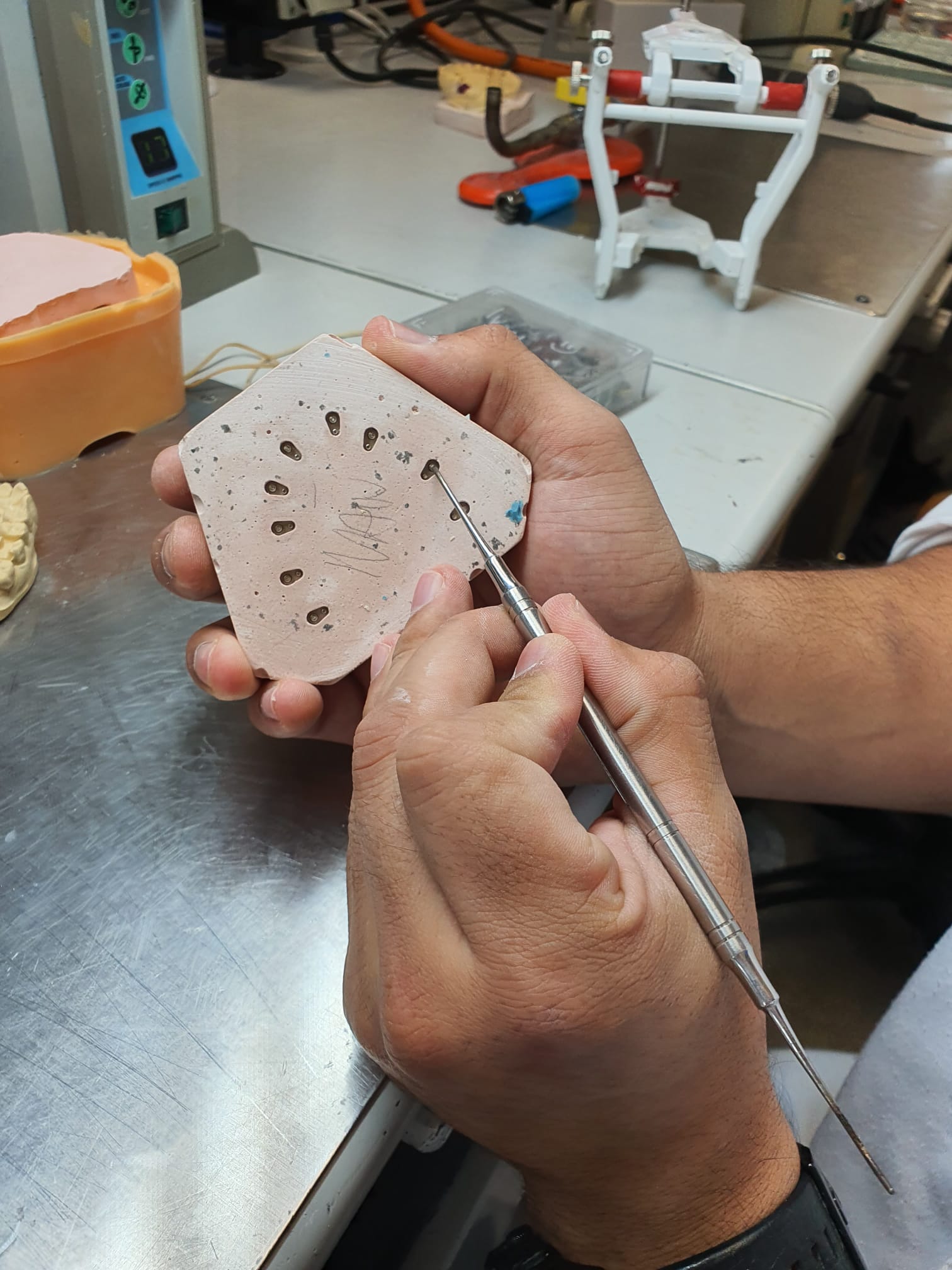

11. Dejamos fraguar y recortamos la base del zocalado hasta ver los tapones de los pins para saber so ubicación. Con un PK retiramos los tapones.

12. Con la segueta, realizamos cortes en el modelo y un poco el zocalado por donde marcamos previamente con lápiz.Estos cortes deben quedar rectos para que a la hora de insertar y extraer la pieza no choque con las adycentes.

13. Una vez segueteado, con el PK Tomas empujamos el pin desde abajo hasta que salga por arriba, sin mucho esfuerzo gracias al separador
